产品简介

概述
　　TXCPS即“控制与保护开关电器CPS”是低压电器中的新型产品，是我国九十年代最新研发的填补国内空白的第一代大类产品，作为新的大类产品，其产品类别代号为“KB0”，是英文“Confrol and Protective Switching Device”的缩写，其符合的标准为IEC60947-6-2(1997)《低压开关设备和控制设备第6部分：多功能电器第2节：控制与保护开关电器CPS》(1992年8月第一版)和GB14048.9-1998《低压开关设备和控制设备多功能电器(设备)第2部分：控制与保护开关电器CPS(设备)》(等同采用IEC60947-6-2)。
　　IEC标准和国家标准规定的代号及电气符号如左图所示。
　　TXCPS（KBO）控制与保护开关电器CPS的主要特征是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能。能够替代断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等多种传统的分离元器件。 KB0具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有协调配合的时间-电流保护特l生，具有控制与保护自配合、短路后连续运行。具有分断能力高，飞弧距离小、寿命长，具有保护整定电流均可调的特性。操作方便、配套附件模块多样齐全等优点，可以实现对电动机负载、配电负载的控制和保护。
　　TXCPS（KBO）控制与保护开关电器CPS的出现从根本上解决了传统的采用分立元器件(通常是断路器或熔断器+接触器+过载继电器)由于选择不合理而引起的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。
　　TXCPS（KBO）控制与保护开关电器CPS第一代产品体积比较大，保护采用的双金属片技术。第二代产品的尽管解决了体积大的问题。但保护技术没有什么大的突破。随着微电子技术在低压电器行业的应用日益扩大和加深，本公司瞄准这一契机，以最新的微电子技术为基础，走高端产品设计之路，在KB0系列产品的基础上，投巨资开发具有国际先进水平的产品TXKB0（KBO）控制与保护开关电器CPS。克服KB0系列产品的缺点，汇集了低压电器分立元件的优点，功能齐全，性能可靠。为低压配电和控制系统的简化及优化提供了一种基础元件。TXKB0（KBO）控制与保护开关电器CPS是KB0的最佳升级换代产品。
型号及其含义

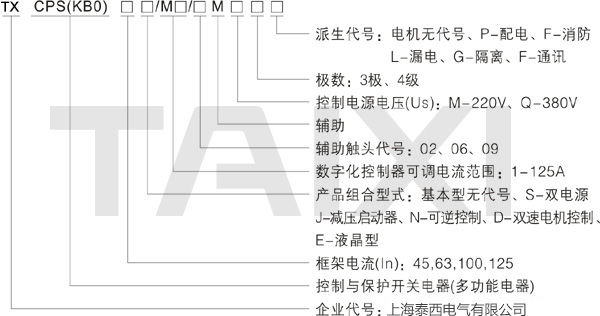

● 基本型的完整构成及型号应包括：主体型号+主体脱扣器额定电流及分断能力等级、智能脱扣器、产品功能、控制电源。
D001-03
说明：

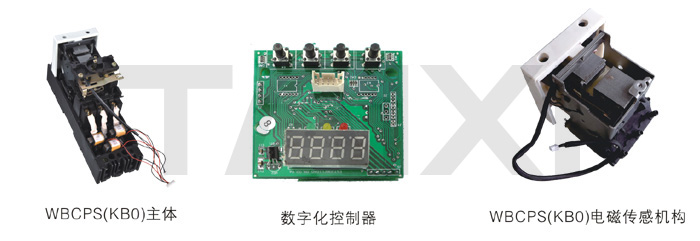

● TXKB0经济型控制与保开关电器的基本配置：主体+数字化控制器+辅助触头组。
● 主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块以及操作机构模块组成。
● 辅助触头组由短路报警触头、过载报警触头以及一组常开常闭辅助触头构成，如02为2常开1常闭+1短路1过载； 06为4常开2常闭+1短路1过载；09为2常开1常闭。
● 数字化控制器额定电流Ie：1~125A
● 主体额定电流In：12A、16A、18A、32A、45A、63A、100A、125A。
● 极数：用二位数字表示(前一位数字表示产品极数、后一位数字表示保护极数)，如33表示3级带3极保护、30表示3极不带保护、43表示4级带3保护。
● 控制电源电压：M：220V、Q：380V。
功能与用途
　　TXCPS采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有欠流欠功率功能，具有协调配合的时间-电流保护特性(具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
　　TXKB0主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.16A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流，且能够接通、承载并分断规定的非正常条件(如短路)下的电流。
适用领域
　　TXCPS（KBO）产品具有控制与保护功能集成化，结构模块化、小型化，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，寿命长，保护功能齐全，连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，在工业设施、基础设施、消防系统以及商业和民用设施中得到广泛的应用：
● 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
● 电动机控制中心(MMC)及配电中心；
● 电力站及变电站；
● 港口和铁路系统(如航空港、铁路公路客运中心等)；
● 高速公路照明、通风系统；
● 军队驻地控制保护系统(如边防哨所、雷达机站等)；
● 各种场合的消防泵、风机等；
● 现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等
● 医院；
● 商业大楼(如大型购物中心、超级市场等)；
● 电信通讯机房；
● 信息处理中心(如市政、银行、证券交易中心等)；
● 工厂或车间的单电机控制与保护系统；
● 远程控制照明系统。
主电路的基本参数

壳架电流lnm	主体额定电流	智能控制器额定	短延时电流	长延时电流	380□□控制	使用类别
		工作电流	整定范围	整定范围	功率范围
63	12	0.4	0.48~4.8	0.16~0.4	0.05~0.12	AC-42
	16	1	1.2~1.2	0.4~1	0.12~0.33	AC-43
	18	2.5	3~30	1~1.25	0.33~1	AC-44
	32	4	4.8~48	1.6~4	0.33~1.6
	45	6.3	7.5~75	2.5~6.3	1~2.5
	63	12	14.4~144	4.8~12	2.2~5.5
		16	19.2~192	6.4~16	2.5~7.5
		18	21.6~216	7.2~18	3.0~7.5
		25	30~300	10~25	5.5~11
		32	38.4~384	12.8~32	5.5~15
		40	48~480	16~40	7.5~18.5
		45	54~540	18~45	7.5~22
125	16	50	60~600	20~50	7.5~22
	18	63	75.6~756	25.2~63	11~30
	32	6.3	7.5~75	2.5~6.3	1~2.5
	45	12	14.4~144	4.8~12	2.2~5.5
	50	16	19.2~192	6.4~16	2.5~7.5
	63	18	21.6~216	7.2~18	3.0~7.5
	100	25	30~300	10~25	5.5~11
	125	32	38.4~384	12.8~32	5.5~15
		40	48~480	16~40	7.5~18.5
		45	54~540	18~45	7.5~22
		50	60~600	20~50	7.5~22
		63	75.6~756	25.2~63	11~30
		80	96~960	32~80	15~37
		100	120~1200	40~100	18.5~45
		125	150~1500	50~125	22~55

□产品的使用类别 使用类别代号及典型用途

电路	使用类别代号	典型用途
	AC-20A	在无载条件下闭合和断开电路
主电路	AC-40	配电电路，包括混合的电阻性和由组合电抗器组成的电感性负载
辅助电路	AC-41	无感或微感负载、电阻炉
	AC-42	滑环型电动机：起动、分断
	AC-43	笼型感应电动机：起动、运转中分断
	AC-44	笼型感应电动机：起动、反接制动或反向运转；点动
	AC-45a	放电灯的通断
	AC-45b	白炽灯的通断
	AC-15	控制交流电磁铁负载
	AC-20A	在无线条件下闭合和断开电路
	AC-21A	通断电阻性负载，包括适当的过载
	DC-13	控制直流电磁铁负载
	DC-20A	在无线条件下闭合和断开电路
	DC-21A	通断电阻性负载，包括适当的过载

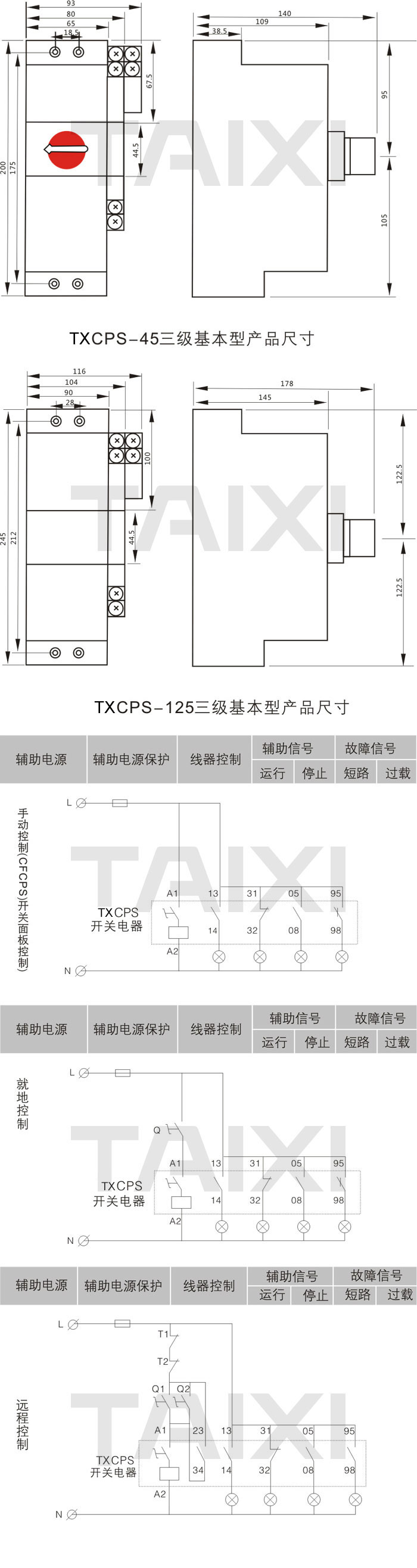

三极基本型外形及安装尺寸


订货须知
　　用记在订货时应写明开关电器的产品型号、规格、短路脱扣器额定电流、电子脱扣器额定工作电流、负载性质、线圈控制电压、接线方式等内容
辅助触头模块
　　辅助触头基本参数见表十，辅助触头为电气上分开的，即每组触头上可接不同的电压；辅助触头的每对接线端子均用2位数标志，标志的个位数是功能数，1、2表示常闭触头，3、4表示常开触头；标志的十位数为序列数。属于同一触头的接线端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。其中95、98标志故障信号常开触头，05、08标志主体短路信号常开触头。当主电路发生过载(或过流过压、断相缺相等)故障时操作旋钮处于TRlP，95、98故障报警信号闭合，主电路分断；发生短路时操作旋钮处于TRIP，05、08主体短路报警信号闭合，95、98故障报警信号亦闭合，主电路分断。
　　辅助触头有机构无源触头及电气无源二种，机械无源触头通过操作机构和电动传动机构的动作来控制辅助触点的通断，适合用于自锁或与其他产品互锁，如常开触点13-14；23-24；33-34；53-54和常闭触点31-32；11-12；电气无源触头通过数字化控制器来控制触点的通断，适合用于信号指示，如常开触点63-64；41-44和常闭触点41-42。

机械无源、隔离辅助触头

lth Ui	Ue		额定控制容量		接通能力
(A) (V)	AC(V)	DC(V)	AC(VA)	DC(W)	AC(VA)	DC(W)
6.3 690	48	24	300	120	1500	800
	110/127	48	500	90	3500	700
	220/240	110	600	75	6000	400
	380	220	520	68	7500	260
	/	440	/	61	/	220

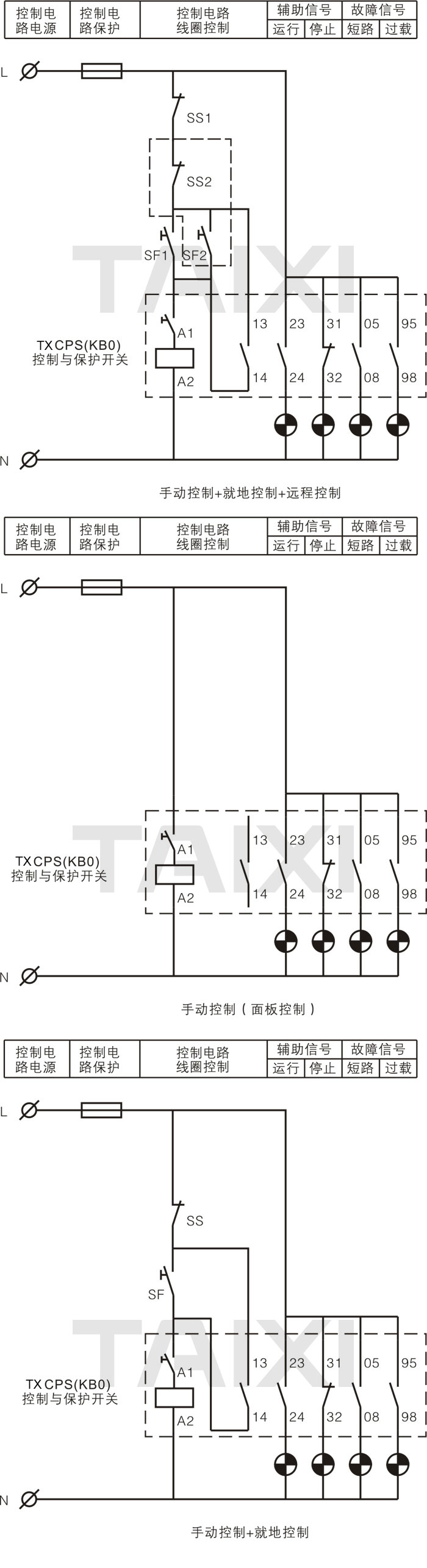

基本电气控制图
